PCB覆銅板與萬能板的區別
文章出處：行業資訊 責任編輯：深圳市華榮華電子科技有限公司 閱讀量：- 發表時間：2021-04-12 13:46:00
標簽：
PCB覆銅板與電路板設計的萬能板，電路是什么，有何區別呢？
①覆銅板和電路板（萬能版有什么區別）

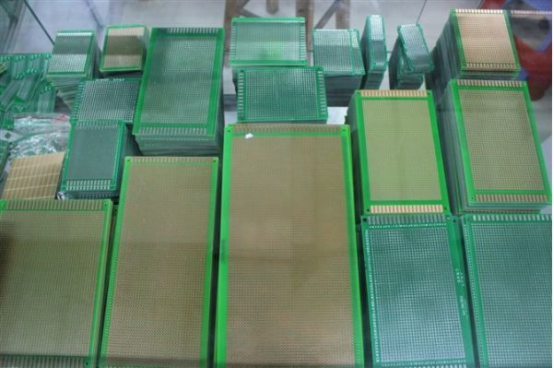

萬能板全是洞洞，得按照電路圖自己連線，覆銅板給廠家發過去用于制作的電路圖，讓廠家把電路圖的連線蝕刻在一層或幾層先鋪好銅膜的板子上呀。主板顯卡見過吧？沒有飛線吧？板子上的一條條銅線就是板子上覆的銅。但元器件還得是焊上去。
PCB覆銅板：也叫“PCB板”，基材板子上覆蓋一層銅箔，常見的PCB板加工方法采用印刷線路到覆銅板上，然后經過腐蝕、打孔等工藝處理，得到下圖的 電路板，PCB板實物圖如下圖；
